Hệ Thống Giám Sát Tiếp Địa Di Động Newson Gale Earth - Rite II MGV

Thương hiệu: Newson Gale

← Sản phẩm trước Sản phẩm sau →

Mô tả sản phẩm

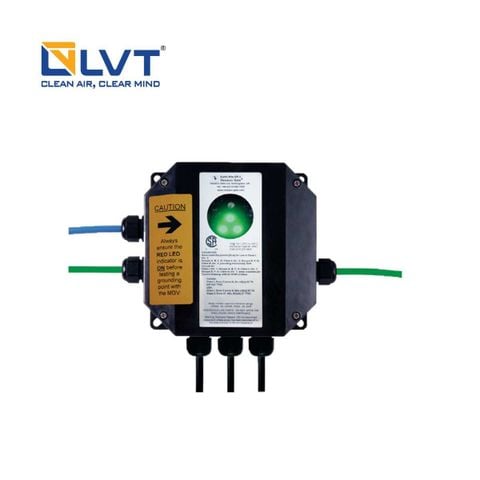

Hệ thống xác minh nối đất di động Earth-Rite® II (MGV) là một công nghệ độc đáo được thiết kế để cung cấp khả năng tự động xác nhận kết nối mặt đất tĩnh điện cho các xe tải thu gom và vận chuyển các sản phẩm dễ cháy/nổ.

I. Tổng quan về hệ thống giám sát tiếp địa di động Earth - Rite II MGV

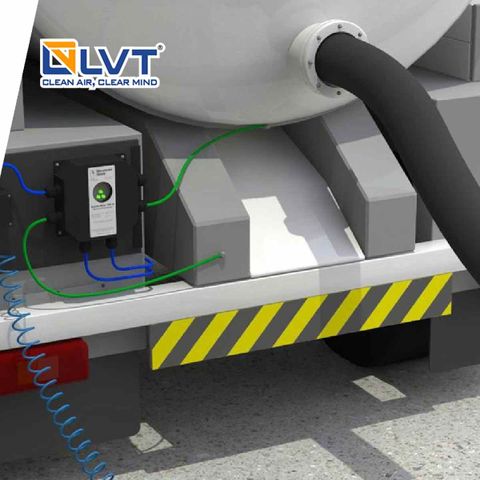

Earth-Rite II MGV được thiết kế để tiếp đất cho xe bồn di động trong quá trình bốc dỡ hàng nhằm làm tiêu tan tĩnh điện có thể tích tụ trên xe bồn. Thông thường, xe bồn (xe chở xăng, dầu) bốc dỡ tại một điểm cố định trong nhà máy. Tuy nhiên, xe hút chân không có thể hoạt động ở mọi nơi từ đường chính/đường cao tốc đến nhà máy lọc dầu/nhà máy hóa chất và yêu cầu giải pháp tiếp đất khác.

Xe tải hút chân không và xe chở hóa chất đường bộ số lượng lớn, bao gồm cả ống và đầu nối ống của chúng dễ bị tích tụ điện tích tĩnh trong quá trình vận chuyển sản phẩm vào hoặc ra khỏi hệ thống chứa của xe tải. Sự tích tụ điện tích tĩnh này nếu không được xả tĩnh điện sẽ gây ra hiện tượng phóng tĩnh điện có thể dẫn đến bắt lửa sản phẩm hoặc bầu không khí trong đó xe bồn và đội vận hành đang hoạt động.

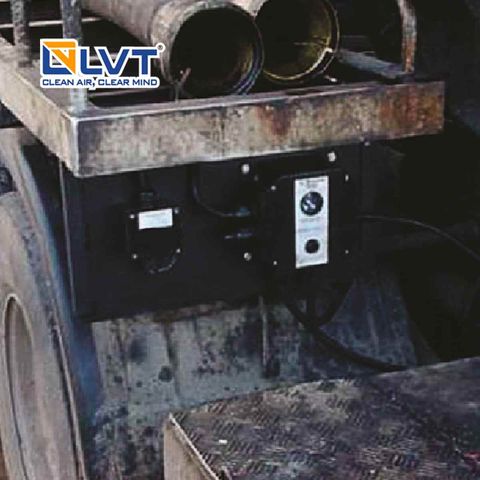

Phòng cháy nổ cho xe chở dầu Newson Gale

Ứng dụng sử dụng Earth-Rite II MGV:

  • Các hoạt động làm sạch & thu hồi vật liệu để làm sạch tại chỗ các bể chứa hóa chất

  • Vận chuyển hóa chất đến các công đoạn sản xuất tại nơi sản xuất hóa chất.

  • Vận chuyển sản phẩm dễ cháy đến và đi từ các địa điểm bên ngoài, nơi không có hệ thống nối đất được lắp đặt hoặc chưa được nhà cung cấp xác nhận.

  • Các hoạt động khôi phục các sự cố tràn chất dễ cháy sau khi vận chuyển.

II. Tùy chọn bổ sung cho hệ thống Earth - Rite II MGV của Newson Gale

1. Bộ nối đất tĩnh di động

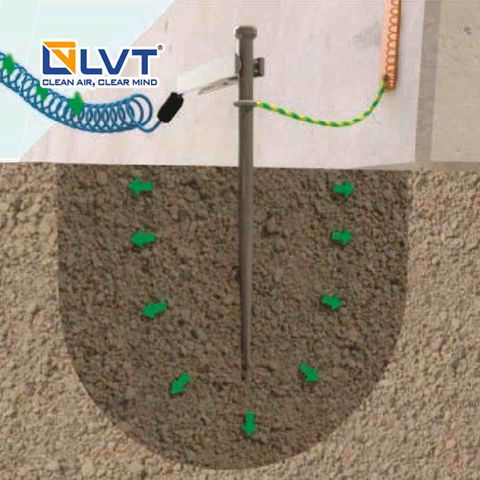

Bộ tiếp đất nhanh chóng và dễ sử dụng, có thể được triển khai nhanh chóng trong các hoạt động vận chuyển vật liệu dễ cháy hoặc khẩn cấp khi các điểm tiếp đất được chỉ định không có sẵn hoặc không thể tiếp cận được. Bộ tiếp đất di động kết hợp nhiều thanh tiếp đất rút ngắn (dài 355mm) với kỹ thuật nối đất bằng dây bề mặt mang lại điện trở thấp có thể chấp nhận được đối với các yêu cầu nối đất tĩnh trong các hoạt động tại hiện trường.

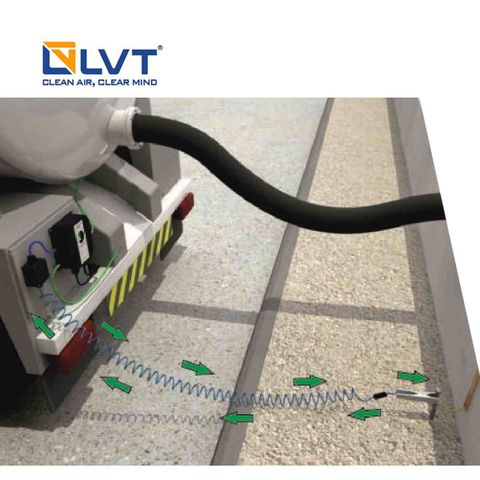

Mảng linh hoạt gồm các thanh nối đất liên kết với nhau được cắm vào đất theo các khoảng thời gian xác định để tối đa hóa khả năng tiêu tán tĩnh điện một cách an toàn từ xe tải di động, xe dịch vụ và các thiết bị khác.

  • Bộ sản phẩm bao gồm nhiều thanh, dây nối đất bề mặt, mấu nối đất và công cụ điều khiển.

  • Dễ dàng cho việc lắp đặt và truy xuất.

  • Túi chứa bộ tiếp đất tĩnh cho bộ tiếp đất di động, kẹp và dụng cụ.

Bộ nối đất tĩnh di động LVT Việt Nam

2. Cuộn cáp của hệ thống giám sát tiếp địa di động

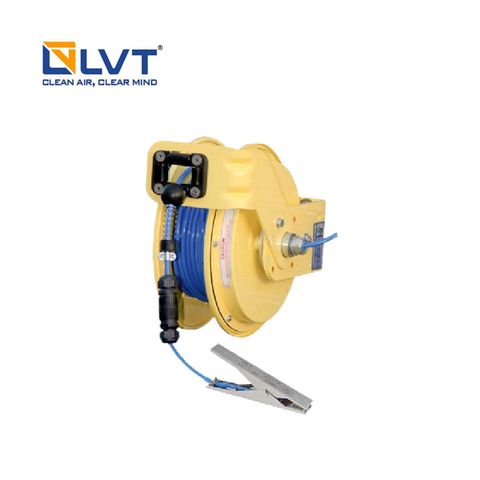

Cuộn cáp có thể thu và được cung cấp cho việc lắp đặt hệ thống tiếp đất khi khách hàng muốn đảm bảo kẹp tiếp đất và cáp được người vận hành và người lái xe đưa trở lại hệ thống tiếp đất tĩnh sau khi hoàn thành quá trình làm việc. Cuộn dây có thể được sử dụng cùng với Earth-Rite II MGV.

  • Chứng chỉ ATEX Zone 1 và 21 khu vực nguy hiểm

  • Tự rút lại với tối đa 15 m (50 ft.) cáp được bảo vệ bởi Hytrel®

  • Các tiếp điểm vòng trượt có điện trở cực thấp được mạ bạc

  • ATEX - II 2 GD T6

Cuộn cáp có thể thu được cho việc lắp đặt

3. Thiết bị kiểm tra Earth-Rite II MGV

Thiết bị kiểm tra này cung cấp cho nhân viên có khả năng xác nhận rằng các đặc tính chức năng của hệ thống nối đất tĩnh Earth-Rite II MGV đang hoạt động theo các thông số. Xác nhận xe tải được nối đất an toàn khi triển khai tại hiện trường. Người dùng cài đặt bằng cách “quay nút vặn” thông qua một cặp công tắc xoay cho biết hệ thống MGV Earth-Rite II phù hợp để sử dụng. Thiết bị nên được sử dụng trong quá trình lắp đặt hệ thống Earth-Rite II MGV và trong quá trình bảo dưỡng theo lịch trình đối với xe tải có lắp đặt hệ thống Earth-Rite II MGV.

Các tính năng kiểm tra của thiết bị:

  • Xác minh bãi tiếp địa: Đảm bảo Earth-Rite II MGV chỉ được phép sử dụng giá trị điện trở đối với hệ tiếp địa chuẩn có khả năng tiêu tán điện tích tĩnh một cách an toàn.

  • Giám sát vòng lặp liên tục: Đảm bảo hệ thống Earth-Rite II MGV chỉ hoạt động khi điện trở kết nối giữa xe tải và nguồn đất là 10 Ohms trở xuống.

  • Kiểm tra kẹp và cáp: Đảm bảo tính liên tục trong mạch thông qua các răng kẹp nối đất, dây dẫn và kết nối nhanh.

URT thiết bị kiểm tra Earth rite II MGV

4. PCB chuyển mạch an toàn nội tại (IS-Intrinsically Safe)

Là bảng mạch bổ sung được thêm vào vỏ hệ thống, Newson Gale cho phép người dùng giao tiếp trực tiếp và chuyển mạch an toàn nội tại mà không cần thêm thiết bị. PCB chuyển mạch IS được thiết kế để không ảnh hưởng đến các thông số điện của tín hiệu IS và tương thích với Earth-Rite II MGV.

• 30 V DC, 500 mA

• Li = 0H, Ci = 0F

• Chỉ thích hợp cho các mạch an toàn nội tại được xếp hạng Ex ia, ib, ic

• Tương thích với NAMUR

Thiết bị PCB chuyển mạch an toàn nội tại

III. Thông số kỹ thuật hệ thống giám sát tiếp địa di động

Nguồn cấp & thiết bị giám sát

Thông số kỹ thuật thiết bị giám sát MDV Newson Gale

Hộp kết nối/ điểm treo kẹp

Hộp kết nối điểm treo kẹp

Kẹp

Thông số kỹ thuật kẹp xả tĩnh điện Newson Gale

IV. Các chứng chỉ tiêu chuẩn của Earth-Rite II MGV

Hệ thống xác minh nối đất di động Earth-Rite ®II (MGV) đạt được chứng nhận Châu Âu/ Quốc Tế như: IECEx, ATEX, NEC 500 / CEC (Class & Division), NEC 505 & 506,....

Chứng chỉ đạt chuẩn của Earth Rite II MGV
