Hệ Thống Nối Đất Tĩnh Của Newson Gale Earth-Rite Multipoint II

Earth-Rite MULTIPOINT II là một hệ thống tiếp đất tĩnh được thiết kế và sản xuất bởi Newson Gale - một công ty chuyên về các giải pháp kiểm soát tĩnh điện cho các khu vực nguy hiểm và các ứng dụng công nghiệp. Earth-Rite® MULTIPOINT II là một hệ thống nối đất tĩnh tiên tiến được sử dụng để ngăn chặn sự tích tụ tĩnh điện trên các thiết bị của nhà máy như thùng phuy, thùng chứa, bể chứa và các vật thể dẫn điện khác.

Hệ thống đảm bảo rằng thiết bị được nối đất hiệu quả để loại bỏ nguy cơ phát tia lửa điện và phóng tĩnh điện có khả năng đốt cháy hơi, khí hoặc bụi dễ cháy trong môi trường xung quanh.

I. Tổng quan về hệ thống nối đất tĩnh Earth-Rite® Multipoint II

Earth-Rite® MULTIPOINT II là hệ thống nối đất tĩnh được CSaus / ATEX/ IECEx chứng nhận, hệ thống này xác định khi thiết bị vượt quá mức điện trở nối đất được nêu trong các tài liệu thực hành được khuyến nghị như IEC TS 60079-32-1 và NFPA 77... Hệ thống bao gồm một thiết bị giám sát khu vực nguy hiểm có chứa 8 cặp đèn LED chỉ báo màu đỏ và xanh lục để xác minh khi thiết bị có nguy cơ tích tụ điện tích tĩnh có điện trở từ 10 Ohms trở xuống so với điểm tiếp đất thực được chỉ định của nhà máy.

Đối với các ứng dụng chỉ yêu cầu thiết bị giám sát tại điểm vận hành (Ví dụ: Đổ đầy thùng phuy), có thể chỉ định các trạm chỉ báo trạng thái mặt đất cục bộ. Mỗi kênh giám sát mặt đất giao tiếp với một tiếp điểm khô riêng lẻ theo tiêu chuẩn. Ngoài 8 tiếp điểm riêng lẻ, một nhóm rơle được cung cấp để có thể thiết lập nhiều kênh giám sát mặt đất nhằm cung cấp điều kiện cho phép / không cho phép đối với thiết bị bên ngoài (Ví dụ: PLC, máy bơm, van, thiết bị âm thanh).

Các ứng dụng của Earth-Rite Multipoint II:

• Khu vực nhiều toa chở dầu

• Nhiều thùng chứa dầu và toa hàng

• Khu vực trộn và chứa chất lỏng / bột

• Thiết bị vận chuyển bột

• Máy sấy tầng chất lỏng

• Silo / Thùng chứa

• Phễu và máy hút bụi

• Sàng, đổ, trộn, nghiền, nghiền mịn bột

II. Tùy chọn của hệ thống nối đất tĩnh - Newson Gale

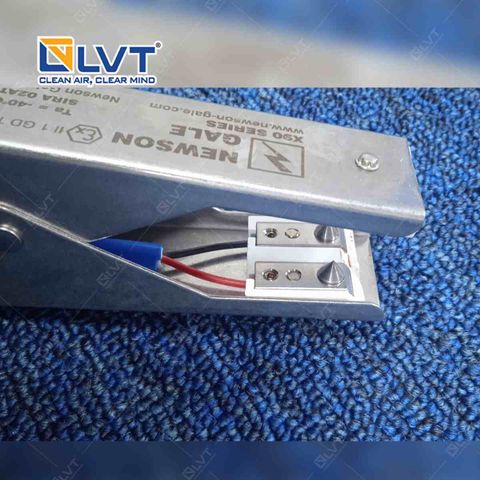

1. Đầu nối có thể gắn trên bề mặt 2 cực

Với cách lắp ráp này, người vận hành được giao nhiệm vụ nối đất cho thiết bị xử lý di động sẽ có một điểm nối đất chuyên dụng để gắn đầu nối ren vít giúp việc kết nối lắp đặt đơn giản. Đầu nối 'cắm và chạy' có thể giao tiếp với tất cả các hệ thống Newson Gale 2 lõi để cung cấp khả năng giám sát tiếp địa trên nhiều quy trình mà thiết bị di động không thể sử dụng kẹp nối đất thông thường.

Thiết kế hình nón hỗ trợ giảm cặn bột tích tụ theo thời gian và hỗ trợ các hoạt động làm sạch, bảo trì thiết bị.

• Được làm bằng inox (SS grade: 304) with Viton O-Rings

• Mức độ bảo vệ theo IP66

• Nhiệt độ môi trường xung quanh -40˚F to 140˚F (-40˚C to 60˚C)

• Độ dài khác nhau của cable thẳng hoặc xoắn có sẵn theo yêu cầu của khách hàng

• IECEx Ex h Certification:

Ex h IIC T6 Ga

Ex h IIIC T85°C Da

Ta = -40°C to +60°C

IECEx EXV 20.0033

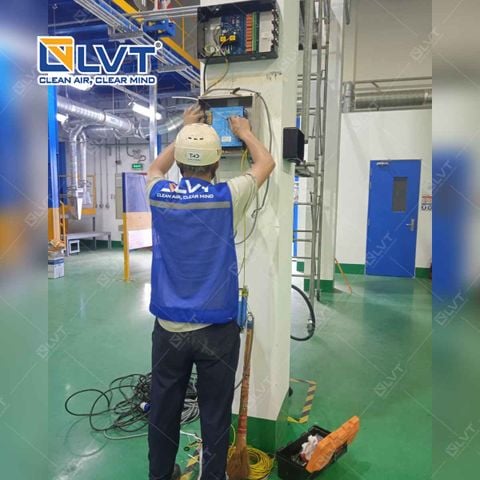

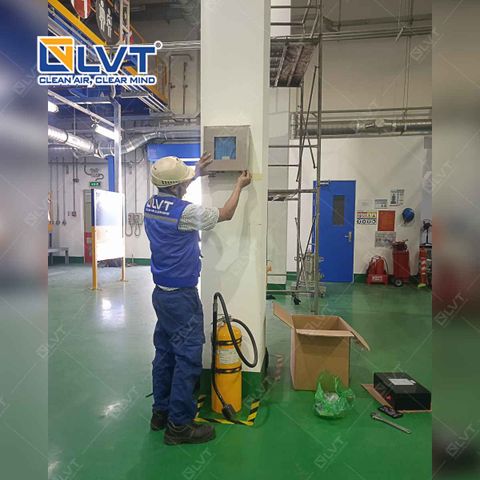

III. Các thiết bị của hệ thống nối đất tĩnh Earth-Rite® Multipoint II

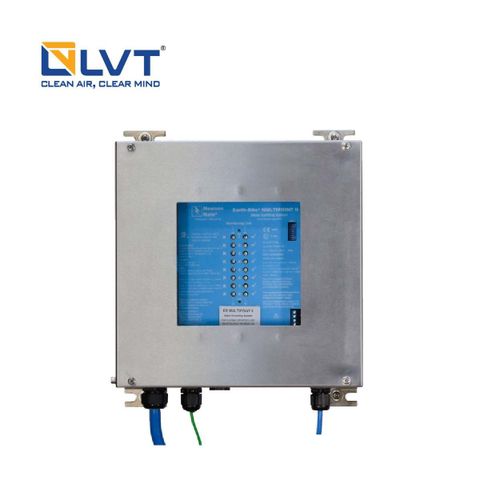

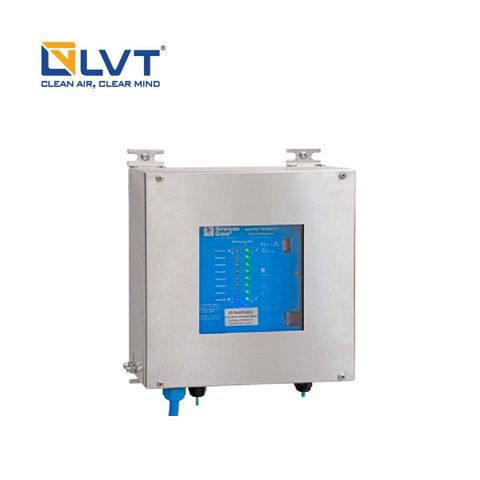

• Thiết bị giám sát của Earth-Rite® Multipoint II, có thể giám sát tới 8 hạng mục thiết bị có nguy cơ phóng ra tia lửa tĩnh điện, chứa 8 cặp đèn LED báo trạng thái nối đất (đỏ và xanh lục) để xác minh khi thiết bị có nguy cơ tích tụ điện tĩnh.

• Thiết bị xả tĩnh điện thích hợp để nối đất cho một loạt các ứng dụng nguy hiểm, cho dù đó là 8 điểm độc lập trên 1 hạng mục hay 8 hạng mục độc lập của thiết bị nhà máy.

• Trạm kết nối của Earth-Rite MULTIPOINT II cung cấp chỉ báo trạng thái mặt đất cho từng kênh riêng lẻ. Đèn LED XANH LÁ CÂY nhấp nháy thể hiện trạng thái kết nối tiếp địa được thực hiện.

• Bộ cấp nguồn AC 230V/110V của Earth-Rite® MULTIPOINT II có mười một (11) tiếp điểm khô. 8 trong số các giao diện này với từng kênh nối đất được giám sát, 2 cung cấp chức năng kênh và 1 rơle cung cấp chức năng đầu ra dự phòng không an toàn.

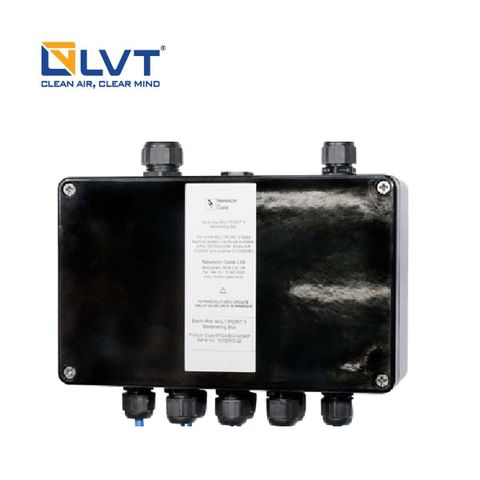

• Các hộp nối nối đất 4 chiều và 8 chiều của Earth-Rite® MULTIPOINT II. Các hộp kết nối có thể được cung cấp dưới dạng GRP hoặc inox.

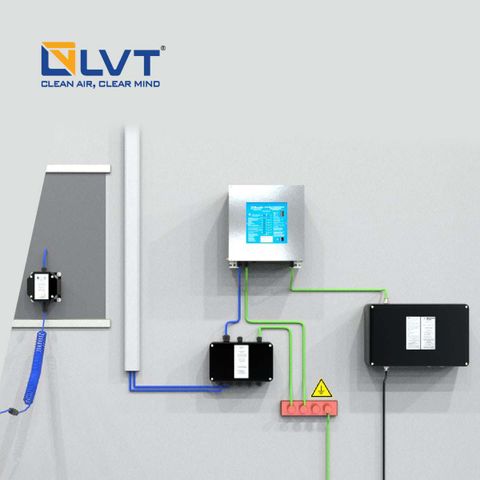

Trong ví dụ này, hệ thống xả tĩnh điện đa điểm Earth-Rite MULTIPOINT II được cấu hình để nối đất nhiều thiết bị, chúng được kết nối với nhau cho hệ thống máy sấy tầng sôi. Hộp kết nối có 7 kênh đầu ra cho 7 điểm kết nối tiếp địa cố định (Các điểm kết nối có thể bị ngắt kết nối để vệ sinh kiểm tra, bảo trì).

Các kênh từ 1 đến 7 được nhóm lại với nhau để cung cấp 1 tiếp điểm đầu ra duy nhất kiểm soát dòng bột vào chất lỏng máy sấy. Kênh 8 sử dụng trạm/ kẹp / cáp chỉ thị từ xa bằng đèn LED trạng thái nối đất bên ngoài để cung cấp cho người vận hành xác nhận trực quan rằng thùng di động đã được nối đất khi đã đổ đầy.

IV. Thông số kỹ thuật Earth-Rite® Multipoint II

Thiết bị giám sát

Máy phát điện

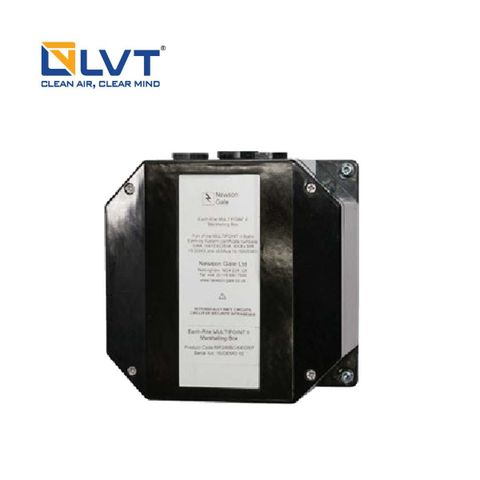

Hộp nối đất của Earth-Rite® Multipoint II

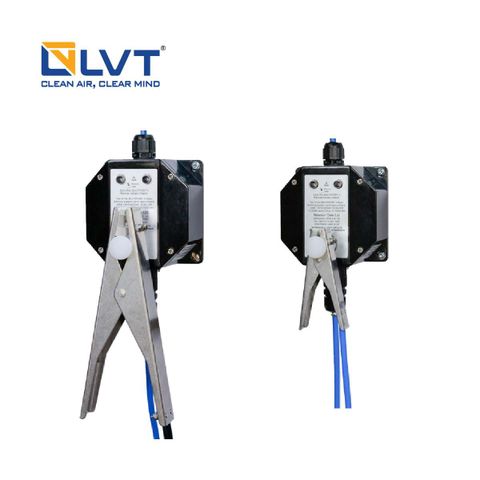

Trạm chỉ thị từ xa

Với hơn 40 năm kinh nghiệm, Newson Gale đã dẫn đầu trong lĩnh vực kiểm soát nối đất tĩnh khu vực nguy hiểm, phục vụ cho các ngành công nghiệp với bản chất tạo ra tĩnh điện có khả năng bắt lửa trong môi trường dễ cháy hoặc dễ phát nổ. Sản phẩm của Newson Gale làm giảm thiểu sự tích tụ điện tích tĩnh bằng cách sử dụng sáng tạo, đồng thời kiểm soát điện tích hiệu quả ở ba cấp độ: Tiếp đất và kẹp liên kết, xác minh trực quan và hệ thống điều khiển có thể khóa liên động.
