Hệ Thống Nối Đất Tĩnh Và Khóa Liên Động Newson Gale Earth Rite II PLUS

Earth-Rite II PLUS® là một thiết bị đo và kiểm soát nối đất tĩnh được sản xuất và phân phối bởi công ty Newson Gale. Earth-Rite II PLUS® là một phần của hệ thống giám sát nối đất tĩnh (Static Grounding Monitoring System) và được sử dụng rộng rãi trong các ngành công nghiệp có tiềm ẩn nguy cơ cháy nổ và nổ do tích tụ điện tĩnh.

I. Tổng quan về hệ thống nối đất tĩnh và hệ thống khóa liên động

Độ chính xác và đáng tin cậy của Earth - Rite II PLUS cung cấp cho những kỹ sư và chuyên gia QHSE (Chất lượng - Sức khỏe - An toàn - Môi trường) là những người được giao nhiệm vụ bảo vệ thiết bị máy móc của nhà máy khỏi các nguy cơ cháy nổ do bắt  lửa tĩnh điện trong các hoạt động vận chuyển xếp dỡ toa tàu chở dầu, thùng chứa nguyên liệu.

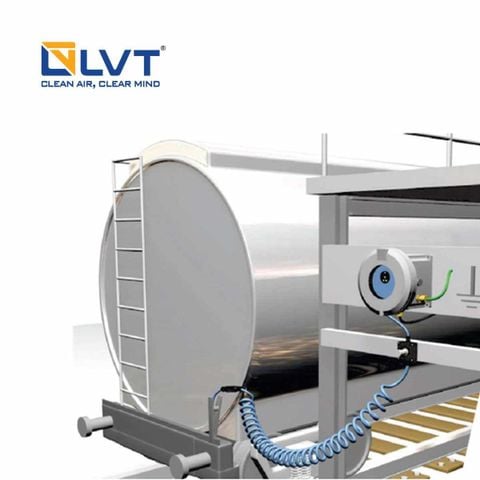

Các vật kim loại như toa xe chở dầu, thiết bị LACT, và IBCs có chứa chất lỏng tĩnh điện có thể tích tụ mức điện tĩnh điện nguy hiểm nếu chúng không được nối đất. Mức điện tích tĩnh điện này có thể phát ra tia lửa điện cho các vật khác ở gần và vượt quá năng lượng tối thiểu của khí và hơi dẫn đến nguy cơ cháy nổ hiện hữu.

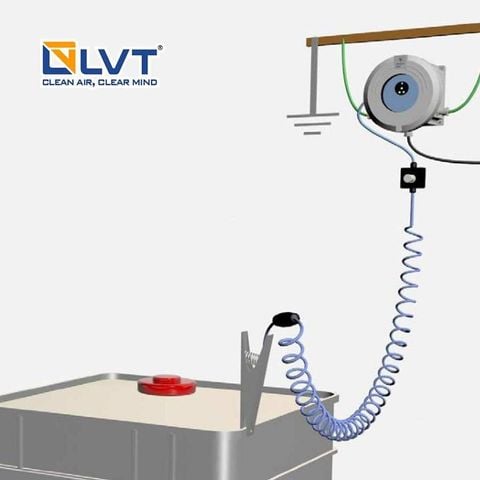

Có thể giảm thiểu sự bắt lửa từ các khí dễ cháy do tĩnh điện bằng cách đảm bảo rằng các vật thể đó được nối đất. The Earth-Rite II PLUS là giải pháp lý tưởng để nối đất tiếp địa và liên kết các thiết bị có nguy cơ bắt lửa từ khí và dễ cháy nổ. Earth-Rite II PLUS đảm bảo việc giám sát điện trở từ 10 Ohm trở xuống là liên tục giữa đối tượng được nối đất và một điểm nối đất thực được chỉ định.

1. Cấu tạo hệ thống Earth - Rite II PLUS

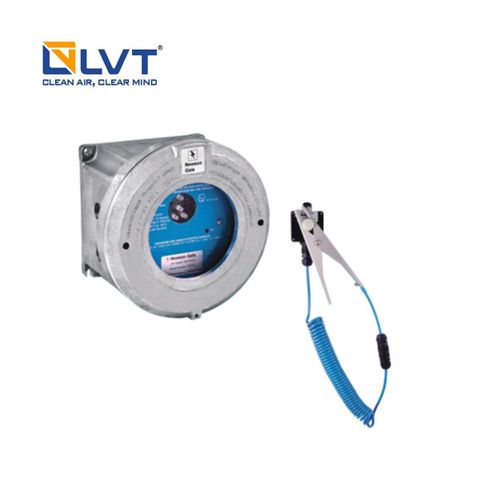

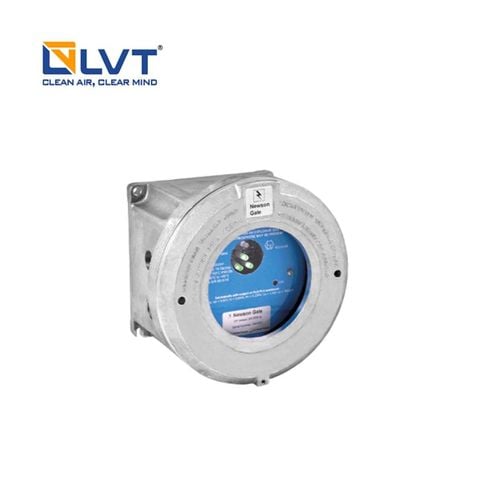

• Bộ điều khiển Ex(d) / XP cùng với mạch giám sát an toàn nội tại.

• Bộ điều khiển GRP tiêu tán tĩnh được chứng nhận ATEX / IECEx với mạch giám sát an toàn nội tại.

• Hộp nối nối đất với điểm cất giữ kẹp và đầu nối nhả nhanh.

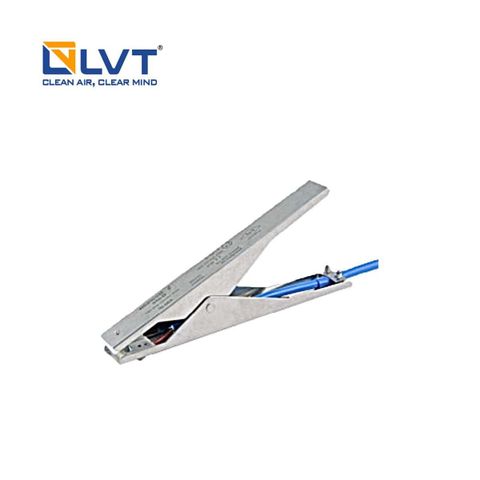

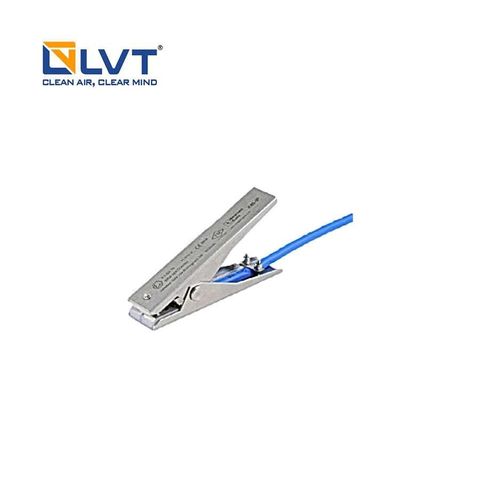

• Kẹp nối đất đa năng với các chiều dài khác nhau của cáp xoắn ốc được bảo vệ 2 dây dẫn Cen-Stat.

2. Các chứng chỉ nổi bật của Earth - Rite II PLUS

Thiết bị nối đất Earth-Rite II PLUS đã được chứng nhận bởi:

• IEC 60079-32: Ủy ban Kỹ thuật Điện Quốc tế - về môi trường dễ nổ và nguy cơ tĩnh điện.

• NFPA 77: Hiệp hội PCCC Quốc gia Hoa Kỳ - khuyến nghị thực hành về tĩnh điện.

• API RP 2003: Bảo vệ chống lại sự đánh lửa phát sinh từ các dòng điện tĩnh.

II. Tính năng và hiệu quả Earth Rite II PLUS - Newson Gale

Đèn LEDs hiển thị cường độ cao

Khi phát hiện mất mát nối đất hoặc không đủ nối đất tĩnh, Earth-Rite II PLUS® sẽ phát ra cảnh báo âm thanh hoặc hình ảnh, thông báo về tình trạng không an toàn, giúp ngăn chặn các hoạt động tiềm ẩn nguy cơ cháy nổ và nổ. Ba đèn LED màu xanh lá cây phát xung liên tục thông báo cho người vận hành rằng đối tượng được bảo vệ khỏi phóng tĩnh điện đã được nối đất. Đèn LED màu đỏ sẽ phát sáng liên tục khi hệ thống không được sử dụng hoặc khi phát hiện ra điện trở trong vòng nối đất tĩnh cao hơn 10 Ohms.

Vòng lặp giám sát nối đất liên tục

Earth-Rite II PLUS® cung cấp giám sát nối đất tĩnh liên tục, đảm bảo rằng các thiết bị và phương tiện vẫn duy trì nối đất an toàn trong suốt quá trình làm việc. Hệ thống này đảm bảo rằng các thiết bị được đầy đủ nối đất tĩnh trước khi bắt đầu quá trình làm việc. Giám sát điện trở của vòng nối đất từ đối tượng được nối đất cho đến điểm nối đất thực. Nếu Earth-Rite II PLUS® phát hiện thấy điện trở trong tiếp đất cao hơn 10 Ohms, thì nó sẽ gắn một cặp tiếp điểm chuyển đổi có thể kết nối khóa liên động với hệ thống điều khiển hoặc chuyển đổi hệ thống để BẬT hoặc TẮT thiết bị.

Hai volt tiếp điểm chuyển đổi

Tiếp điểm chính có thể được khóa liên động với các thiết bị cơ điện hoặc hệ thống PLC để tắt hoạt động của hệ thống. Tiếp điểm phụ có thể giao tiếp với các cảnh báo bằng âm thanh thu hút sự chú ý hoặc đèn nhấp nháy để cung cấp thêm một lớp bảo vệ đối với mối nguy hiểm.

Dễ dàng lắp đặt và vận hành

Thiết kế treo tường và các yêu cầu đi dây hệ thống PCB , Cable đơn giản, nguồn cấp điện có thể chạy cả 230V / 115V AC và 24V / 12V DC

III. Thông số kỹ thuật hệ thống nối đất tĩnh và hệ thống khóa liên động

1. Thiết bị giám sát hệ thống nối đất tĩnh và hệ thống khóa liên động

2. Hộp kết nối, kẹp và dây Cable xoắn

Để biết thêm thông tin chi tiết và đáng tin cậy về tính năng và hiệu quả của Earth-Rite II PLUS® liên hệ ngay với chúng tôi - Công ty LVT Việt Nam - Nhà phân phối chính thức của Newson Gale tại Việt Nam để được tư vấn và lắp đặt!
