Hệ Thống Tiếp Địa Xả Tĩnh Điện Kép Newson Gale Earth Rite DGS
Miễn phí giao hàng
Đội ngũ nhân viên nhiệt tình
Earth-Rite® DGS là một sản phẩm của công ty Newson Gale, và nó là một hệ thống giám sát nối đất tĩnh (Static Grounding System). Earth-Rite® DGS là viết tắt của "Earth-Rite® Dynamic Grounding System”. Earth-Rite® DGS được thiết kế để giảm thiểu nguy cơ cháy nổ và nổ trong môi trường công nghiệp nhạy cảm đối với điện tĩnh.
I. Tổng quan về hệ thống tiếp địa xả tĩnh điện kép của Newson Gale
Hệ thống xả tĩnh điện Earth - Rite® DGS bảo vệ nhà máy và nhân viên khỏi các mối nguy hiểm liên quan tới phóng tĩnh điện là trách nhiệm của chuyên gia và kỹ sư điện. Để kiểm soát hiện tượng phóng tĩnh điện do sự tích tụ điện tích việc nối đất tiếp địa liên kết là bước đầu tiên trong việc kiểm soát.
Đôi khi một hoặc hai hạng mục của nhà máy cần được tiếp đất đồng thời và cả hai liên kết nối đất của chúng được giám sát ở mức điện trở dưới 10 Ohms (theo tiêu chuẩn quốc tế) Earth - Rite DGS là giải pháp lý tưởng cho hai hạng mục cần được tiếp địa xả tĩnh điện đồng thời.
1. Cơ chế hoạt động của Earth-Rite DGS xả tĩnh điện xăng/dầu
Trên các xe bồn vật thể tĩnh điện không được nối đất, điện tích tích tụ được tăng lên rất nhanh trong thời gian ngắn. Vì vật thể đang ở điện áp cao và cần phải giải phóng năng lượng dư thừa này, cách hiệu quả nhất là giải phóng điện tích dưới dạng tia lửa điện, do đó hệ tiếp địa được sử dụng để truyền nối năng lượng này được an toàn. Earth-Rite DGS sẽ kết nối và theo dõi điện trở, nếu điện trở vượt quá 10 Ohms thì sẽ ngưng bơm xăng/hóa chất.
Khóa liên động hệ thống tiếp địa với thiết bị đang được sử dụng sẽ nâng cao quy trình vận hành và an toàn trước khi làm việc. Nếu tiếp địa bị mất thì Earth - Rite DGS có thể tắt quy trình đối với một hoặc cả hai kênh. Đèn nhấp nháy trên thiết bị giám sát hiển thị giúp nhân viên đang làm việc ở khu vực xung quanh có thể quan sát rõ ràng khi quá trình tiếp địa xả tĩnh điện đang diễn ra và được bảo vệ.
Ứng dụng phù hợp
Hai thùng phuy kim loại
Hai thùng chứa trung gian Ex IBCs

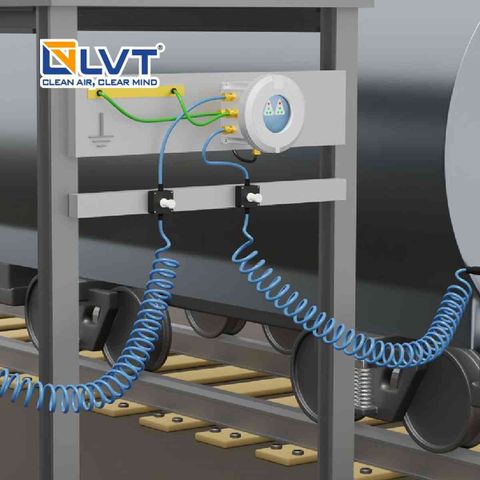

Hai toa chở dầu
Trung chuyển hàng hóa (Từ toa chở dầu sang xe bồn và ngược lại )
Thiết bị giao nhận tự động LACT (Lease Automatic Custody Transfer)
Vui lòng đọc và cập nhật các tiêu chuẩn quốc tế để biết thêm thông tin hữu ích về các nguy cơ phóng tĩnh điện và các giải pháp ngăn chặn.
CHỨNG NHẬN CỦA EARTH-RITE ® DGS
IEC TS 60079-32-1 Khí quyển dễ nổ, tĩnh điện nguy hiểm, hướng dẫn
NFPA 77 - Tiêu chuẩn của hiệp hội phòng cháy quốc gia Hoa Kỳ “Thực hành khuyến nghị về tĩnh điện”
API RP 2003 Bảo vệ chống đánh lửa phát sinh ngoài tĩnh điện, sét và dòng điện đi lạc
II. Tùy chọn của hệ thống Earth - Rite® DGS
1. Cuộn cáp của hệ thống tiếp địa xả tĩnh điện kép
Cuộn cáp có thể thu và được cung cấp cho việc lắp các đặt hệ thống tiếp đất khi khách hàng muốn đảm bảo kẹp tiếp đất và cáp được người vận hành và người lái xe đưa trở lại hệ thống tiếp đất tĩnh sau khi hoàn thành xong quá trình làm việc. Cuộn dây có thể được sử dụng cùng với Earth-Rite DGS.
Đạt chứng nhận ATEX Zone 1 và 21 khu vực nguy hiểm.
Dây tự rút lại với chiều dài tối đa 15m (50ft.) cáp được bảo vệ bởi Hytrel®.
Các tiếp điểm vòng trượt có điện trở cực thấp được mạ bằng chất liệu bạc.
ATEX - II 2 GD T6

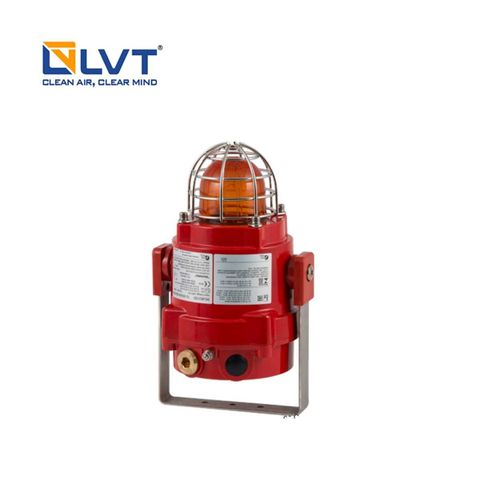

1. Đèn sáng nhấp nháy
Đèn được gắn ở trên cao để khi thiết bị được tiếp địa đèn nhấp nháy liên tục báo hiệu cho người vận hành biết rằng quá trình xả tĩnh điện đang được diễn ra, đồng thời các thiết bị đã được bảo vệ an toàn khỏi nguy cơ phóng tĩnh điện đủ điều kiện để an toàn trong quá trình làm việc. Đèn nhấp nháy có thể được sử dụng cùng với Earth-Rite DGS.
Nguồn cung cấp cho đèn là 115V / 230V AC và 24V DC
ATEX /IECEx approved Exd strobe light
II 2 Ex d IIC T4 (Ta. -50°C to +70°C)
II 2G Ex d IIC T5 (Ta. -50°C to +40°C)
II 2D Ex tD A21 IP67 T125°C dựa trên tối đa. Ta. 70°C

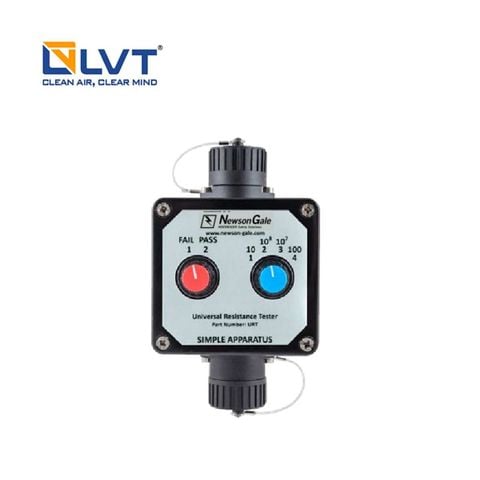

2. Máy kiểm tra điện trở phổ quát thiết bị URT
Máy kiểm tra điện trở phổ quát URT được thiết kế để cung cấp cho chủ sở hữu hệ thống nối đất tĩnh Newson Gale Earth-Rite® một phương tiện dùng để thường xuyên kiểm tra trong phạm vi điện trở cho phép. Máy kiểm tra dễ dụng bao gồm một cặp công tắc cho phép thợ điện thiết lập mức điện trở mà tại đó hệ thống nối đất sẽ hoạt động và tiến hành kiểm tra nó ĐẠT hay KHÔNG ĐẠT.
III. Thông số kỹ thuật của hệ thống Earth Rite DGS

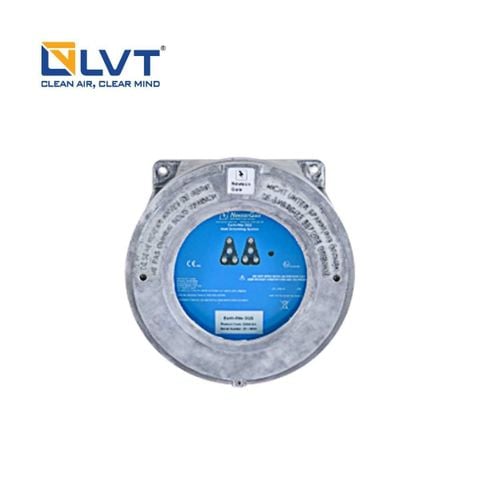

1. Thiết bị giám sát của hệ thống tiếp địa xả tĩnh điện kép
| Nguồn cấp | 90V to 265V AC. 50-60 Hz |
| Công suất | 10watts |
| Nhiệt độ môi trường | -40°C to + 50°C |
| Mức độ bảo vệ thiết bị | IP 66 |
| Trọng lượng | 7 kgs (nett) |
| Cấu tạo chất liệu | Copper-free cast aluminium |
| Đầu ra thiết bị giám sát | Intrinsically safe |
| Vòng lặp điện trở giám sát | Nominally ≤10 ohm per channel (+/- 10%) |
| Đầu ra Relay tiếp xúc định mức | 3 off voltage free change-over switch contacts |
| 250 V AC, 5 A, 500 VA max resistive | |
| 30 V DC, 2 A, 60 W max resistive | |
| Đầu vào Cable | 7 x M20 (1 x plugged) |
| 4 in the West Face (EX) | |
| 3 in the South Face (NonEX) |
2. Hai hộp kết nối với điểm trao kẹp, kẹp và Cable xoắn
| Hai hộp kết nối với điểm treo kẹp | |
| Cấu tạo chât liệu | GRP with carbon loading |
| Terminals | 2 x 2.5 mm² conductor capacity |
| Điểm treo kẹp | Insulated universal stowage pin |
| Đầu vào Cable | 1 x M20 x 1.5 |
| Kiểu kết nối | Quick Connect |
| Kẹp | |
| Thiết kế kẹp | 2 pole with tungsten carbide teeth |
| Thân kẹp | Stainless steel |
| Stainless steel | |
| Chứng chỉ | Ex II 1 GD T6 (Assessed to EN 13463-1: 2009) |
| ATEX certificate number: Sira 02ATEX9381 | |
| FM Certificate of Compliance number: 3046346 | |
| IECEx Ex h IIC T6 Ga | |
| Ex h IIIC T85°C Da | |
| Ta = -40°C to +60°C | |
| IECEx EXV 20.0033 | |
| Cable xoắn | |
| Cable | Blue Cen-Stat Hytrel sheath (Static dissipative, chemical & abrasion resistant) |
| 2 x 1.00 mm² copper | |
| 3 m (10 ft), 5 m (16 ft), 10 m (32 ft) or 15 m (50 ft) 2 pole Cen-Stat blue spiral cable with Hytrel coating which has colour, UV protective and static dissipative additives |
Earth-Rite® DGS là một giải pháp hiệu quả và đáng tin cậy để bảo vệ an toàn trong các môi trường công nghiệp có nguy cơ cháy nổ và nổ do điện tĩnh. Để biết thêm thông tin chi tiết về Earth-Rite® DGS và các tính năng cụ thể, bạn nên liên hệ ngay với LVT.
Liên hệ ngay với LVT Việt Nam nhà phân phối TRỰC TIẾP và DUY NHẤT của Newson Gale tại Việt Nam để được tư vấn và lắp đặt!
