Hệ Thống Xả Tiếp Địa Xe Bồn Chở Xăng/Dầu Earth-Rite II RTR

Hệ thống xả tiếp địa xe bồn Earth-Rite II RTR là hệ thống được thiết kế để xả tĩnh điện cho xe chở dầu trên đường hoặc trong quá trình chuyển dầu nhằm làm tiêu tan mọi điện tích tĩnh có thể tích tụ trên xe chở dầu.

I. Tổng quan về hệ thống xả tiếp địa xe bồn - Earth-Rite® II RTR™

Theo khuyến nghị CLC/TR 60079-32-1 về “môi trường dễ cháy nổ" nguyên nhân do sự phóng tĩnh điện, các xe chở dầu trên đường có khả năng tích tụ tĩnh điện tĩnh trong quá trình vận chuyển dầu.

Để giảm thiểu sự tích tụ tĩnh điện trên thân xe chở dầu, các xe tải nên được nối đất trong quá trình chuyền tải. Hệ thống nối đất tĩnh Earth-Rite II RTR được thiết kế để cung cấp khả năng nối đất cho xe chở dầu trên đường bộ nhằm giảm thiểu sự phóng điện tĩnh từ thân chính của xe.

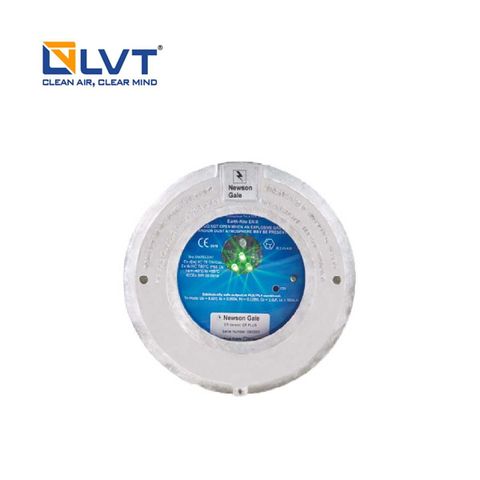

Hệ thống bao gồm đèn LED chỉ báo trạng thái tiếp đất màu đỏ/xanh lá cây và các tiếp điểm không có điện áp có thể được khóa liên động với quy trình hoặc đèn nhấp nháy bổ sung.

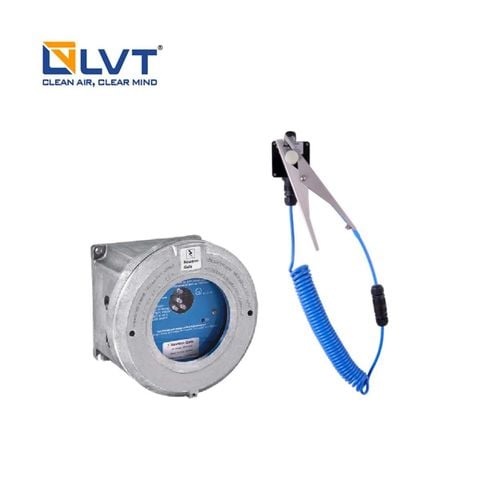

Hệ thống Earth-Rite® II RTR™ bao gồm:

• Flameproof and GRP Enclosures: Thiết bị giám sát có mạch an toàn nội tại (Intrinsically Safe Static Ground Monitoring System)

• Ground Connection Junction Box: Hộp kết nối với điểm treo kẹp, kiểu kết nối nhanh dễ lắp đặt và sử dụng

• Heavy Duty Stainless Steel Universal Grounding Clamp: Kẹp nối đất đa năng chất liệu bằng inox 304, Cable xoắn dài (độ dài tùy chọn theo yêu cầu của khách hàng) được bao phủ bởi Hytrel® và đầu nối nhanh.

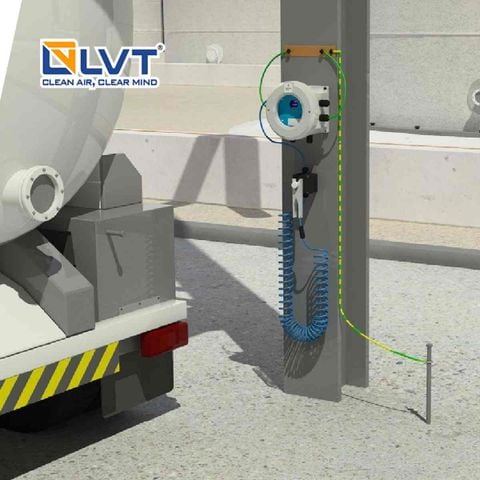

Phát hiện sự có mặt của xe bồn: Với kẹp xả tĩnh điện và dây cáp được gắn vào điểm nối đất chỉ định trên xe bồn, phát hiện sự hiện diện của nó bằng điện dung chứ không phải bằng trở kháng, điện trở hay sự hiện diện của một diode trên xe bồn.

Kết nối với Trái đất: Đảm bảo kết nối thực sự với khối lượng chung của trái đất. Đây là một bước quan trọng vì kết nối với đất là phương tiện duy nhất để tĩnh điện có thể được truyền từ các răng của kẹp trên xe bồn xuống đất, do đó giảm thiểu sự tích tụ tĩnh điện trong quá trình di chuyển.

Liên tục theo dõi kết nối mặt đất: Liên tục theo dõi điện trở vòng từ giữa các răng của kẹp trên xe bồn thông qua hệ thống Earth-Rite II kết nối G1 và G2. Mạch sẽ theo dõi điện trở vòng lặp và nếu nó vượt quá 10 Ohms, nó sẽ ngừng truyền.

II. Công nghệ 3 chế độ của hệ thống xả tĩnh điện cho xe bồn

1. Chế độ 1, 2 của hệ thống xả tiếp địa xe bồn

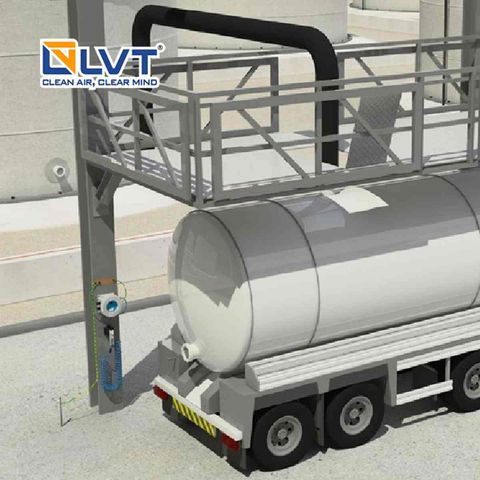

Với kẹp nối đất và cáp được gắn vào điểm nối đất chỉ định trên xe chở dầu thông qua mạch hệ thống Earth-Rite II RTR phát hiện sự hiện diện của xe chở dầu trên đường bằng điện dung của nó chứ không phải bằng trở kháng, điện trở hoặc sự hiện diện của một đi-ốt trên xe chở dầu.

Đồng thời, mạch điện được đảm bảo rằng nó có kết nối với khối lượng chung của trái đất. Đây là bước quan trọng vì kết nối với trái đất là phương tiện duy nhất để tĩnh điện có thể được truyền từ răng của kẹp trên xe chở dầu đến trái đất, do đó giảm thiểu sự tích tụ tĩnh điện trong quá trình truyền tải.

2. Chế độ 3 của hệ thống xả tĩnh điện cho xe bồn

Khi chế độ 1 và 2 đã được hoàn thành thành công, hệ thống sẽ theo dõi điện trở vòng từ giữa các răng của kẹp trên xe chở dầu đến khối lượng chung được chỉ định của trái đất thông qua các kết nối G1 và G2 của hệ thống Earth-Rite II. Mạch điện sẽ theo dõi điện trở vòng lặp, nếu vượt quá 10 Ohms thì nó sẽ dừng quá trình chuyền. Yêu cầu giám sát vòng lặp từ 10 Ohms trở xuống này được trình bày chi tiết trong/các tiêu chuẩn và khuyến nghị sau:

• IEC TS 60079-32-1:2017

• Clauses 7.3.2.3.3, 7.11.2, 8.8.4, 10.1.2, 10.1.4, 13.2.2,13.3.1.1, 13.3.1.4, 13.4.1 & G.11.2

• NFPA 77:2019 Clause 7.4.1.3.1

• API RP 2003 8th Edition Clause 4.2.2

III. Tùy chọn bổ sung của Earth-Rite® II RTR™

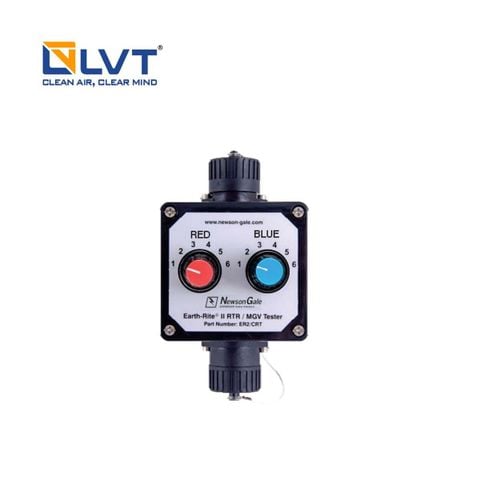

1. Earth-Rite II RTR Testerter

Earth-Rite II RTR Tester là máy kiểm tra điện trở điện dung (capacitance resistance tester -CRT) được thiết kế để có các đặc tính điện giống như xe chở dầu trên đường và cung cấp cho các kỹ sư phương tiện kiểm tra xem Earth-Rite II RTR đang được lắp đặt có được phép hay không khi phát hiện các đặc điểm này.

Bộ kiểm tra được kết nối với hệ thống Earth-Rite II RTR thông qua điểm tiếp đất, đồng thời khi được kích hoạt, đèn chỉ báo LED của Earth-Rite II RTR sẽ chuyển từ màu đỏ sang màu xanh lá cây để xác nhận rằng quá trình kiểm tra xe chở dầu và mặt đất tĩnh đã được kết nối và đang hoạt động như dự kiến.

• CRT rất được khuyến khích với tối thiểu một chiếc trên mỗi khu vực.

• Cần thiết để vận hành hệ thống và kiểm tra dịch vụ định kỳ.

• Dễ dàng sử dụng với điều kiện PASS/FAIL đơn giản.

2. Cuộn cáp cable

Cuộn cáp có thể thu vào được cung cấp cho việc lắp đặt hệ thống tiếp đất khi khách hàng muốn đảm bảo kẹp tiếp đất và cáp được người vận hành và người lái xe đưa trở lại hệ thống tiếp đất tĩnh ngay sau khi hoàn thành xong quá trình làm việc. Cuộn dây có thể được sử dụng cùng với Earth-Rite II RTR.

• Chứng chỉ ATEX Zone 1 và 21 khu vực nguy hiểm.

• Tự rút lại với tối đa 15 m (50 ft.) cáp được bảo vệ bởi Hytrel®.

• Các tiếp điểm vòng trượt có điện trở cực thấp và được mạ bạc.

• ATEX -II 2 GD T6

3. Tấm chắn nắng của Earth-Rite® II RTR™

Được thiết kế cho các môi trường hoạt động chịu ánh nắng gay gắt, tấm chắn nắng ERII bảo vệ khỏi ánh nắng trực tiếp chiếu vào các chỉ báo ngay trên hệ thống nối đất tĩnh Earth-Rite® II RTR™. Tấm chắn nắng tạo bóng trên các chỉ báo trong giờ nắng cao điểm để người vận hành có thể dễ dàng xem các chỉ báo trạng thái mặt đất. Tấm chắn được chế tạo từ thép không gỉ và có thể được lắp vào trong vài phút.

4. PCB chuyển mạch an toàn nội tại

Là bảng mạch bổ sung được thêm vào vỏ hệ thống. Newson Gale cho phép người dùng giao tiếp trực tiếp và chuyển mạch an toàn nội tại mà không cần thêm bất cứ thiết bị. PCB chuyển mạch IS được thiết kế để không ảnh hưởng đến các thông số điện của tín hiệu IS và tương thích với Earth-Rite II RTR.

• 30 V DC, 500 mA

• Li = 0H, Ci = 0F

• Thích hợp cho các mạch Ex ia, ib, ic được xếp hạng an toàn nội tại chỉ

• NAMUR Tương thích

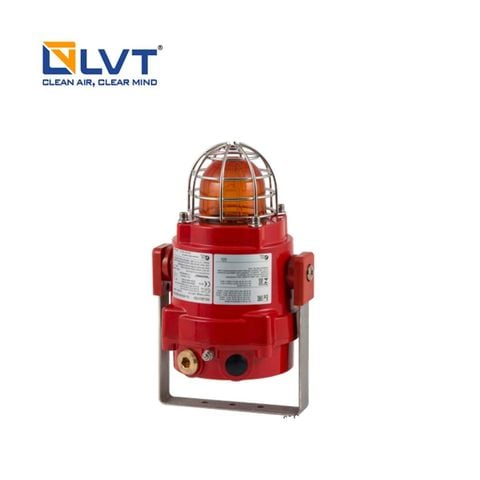

5. Thiết bị thông báo của Earth-Rite® II RTR™

Đèn được gắn ở trên cao và khi thiết bị được tiếp địa đèn nhấp nháy liên tục và báo hiệu cho người vận hành biết rằng quá trình xả tĩnh điện đang được diễn ra, các thiết bị đã được bảo vệ an toàn khỏi nguy cơ phóng tĩnh điện đủ điều kiện để an toàn làm việc. Đèn nhấp nháy có thể được sử dụng cùng với thiết bị Earth-Rite® II RTR.

• Nguồn cung cấp cho đèn 115V / 230V AC and 24V DC

• ATEX /IECEx approved Exd strobe light

• II 2 Ex d IIC T4 (Ta. -50°C to +70°C)

• II 2G Ex d IIC T5 (Ta. -50°C to +40°C)

• II 2D Ex tD A21 IP67 T125°C based on max. Ta. 70°C

IV. Thông số kỹ thuật của Earth-Rite® II RTR™

Thông số kỹ thuật của nguồn cấp và thiết bị giám sát

Hộp kết nối / điểm treo kẹp

Kẹp và cable xoắn
