Hộp Điều Khiển Hệ Xả Tĩnh Điện Earth-Rite Omega - Newson Gale Việt Nam

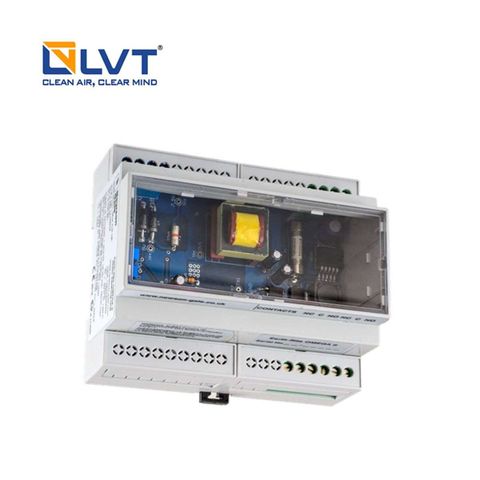

Earth-Rite®OMEGA II là hộp điều khiển hệ xả tĩnh điện đồng bộ dạng treo một mô-đun nối đất tĩnh gắn trên bảng điều khiển nhỏ gọn có thể giám sát một loạt các giá trị điện trở, dựa trên ứng dụng nối đất và các yêu cầu lắp đặt của các quy trình cụ thể.

I. Tổng quan về hộp điều khiển hệ xả tĩnh điện - Earth-Rite® OMEGA II

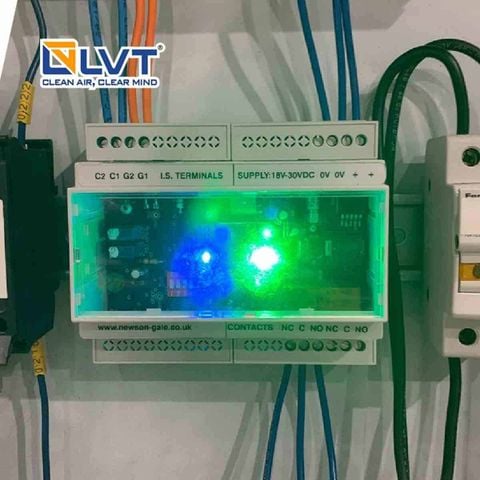

Earth-Rite OMEGA II giám sát điện trở của mạch nối đất tĩnh đối với các quá trình trong đó nguy cơ tích tụ điện tích tĩnh trên thiết bị có thể dẫn đến tia lửa tĩnh điện gây cháy ở những vị trí có các khí dễ cháy. Nó được chỉ định chủ yếu cho các ứng dụng cung cấp phương tiện thay thế cho chỉ báo trạng thái tiếp đất.

Ví dụ: Thông qua các chỉ báo gắn trên bảng điều khiển hoặc các trạm chỉ báo từ xa, trái ngược với các giải pháp nối đất thông thường hơn trong dòng sản phẩm Earth-Rite®. Mô-đun có thể gắn trên ray DIN được đặt trong bảng điện gắn ở khu vực không nguy hiểm hoặc bên trong vỏ bọc được chứng nhận Ex(d) nằm bên trong khu vực nguy hiểm.

Có thể sử dụng các tiếp điểm chuyển đổi điện áp hai vôn để chuyển nguồn sang các chỉ báo trạng thái nối đất bổ sung hoặc khóa liên động. Quá trình truyền sản phẩm sẽ được ngắt khi Earth-Rite OMEGA II phát hiện điện trở cao hơn phạm vi cài đặt trên đường nối đất.

Điểm đặt giám sát điện trở nối đất

• Earth-Rite OMEGA II được thiết kế đặc biệt để giám sát tiếp đất tĩnh của thiết bị xử lý và có 4 dải điện trở tùy thuộc vào đặc điểm lắp đặt và vận hành của ứng dụng. Nó cũng có thể được cài đặt để theo dõi điện trở của các mạch liên kết.

• 0 Ohms đến 2 Ohms để theo dõi các đường liên kết có điện trở thấp.

• 0 Ohms đến 4 Ohms.

• 0 Ohms đến 10 Ohms (giá trị điện trở khuyến nghị theo quy chuẩn IEC TS 60079-32 & NFPA 77)

• 0 Ohms đến 600 Ohms (để giám sát việc nối đất của máy móc đang quay.

II. Tùy chọn của hệ thống Earth-Rite® OMEGA II

1. Máy kiểm tra điện trở phổ quát URT của Earth-Rite® OMEGA II

Máy kiểm tra điện trở phổ quát URT được thiết kế để cung cấp cho chủ sở hữu hệ thống nối đất tĩnh Newson Gale Earth-Rite® một phương tiện dùng để thường xuyên kiểm tra phạm vi điện trở được cho phép. Máy kiểm tra dễ sử dụng bao gồm 1 cặp công tắc cho phép thợ điện thiết lập mức điện trở mà tại đó hệ thống nối đất sẽ hoạt động và tiến hành kiểm tra nó ĐẠT hay KHÔNG ĐẠT.

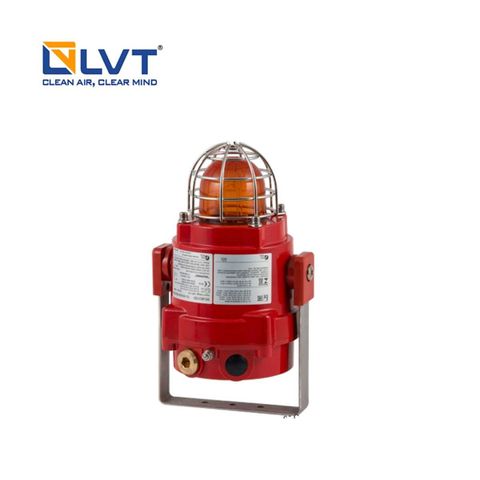

2. Thiết bị thông báo của hộp điều khiển hệ xả tĩnh điện

Đèn được gắn ở trên cao, khi thiết bị được tiếp địa đèn nhấp nháy liên tục nhằm báo hiệu cho người vận hành biết rằng quá trình xả tĩnh điện đang được diễn ra. Các thiết bị đã được bảo vệ an toàn khỏi nguy cơ phóng tĩnh điện đủ điều kiện để an toàn làm việc. Đèn nhấp nháy có thể được sử dụng cùng với Earth-Rite OMEGA II.

• Nguồn cung cấp cho đèn với 115V / 230V AC và 24V DC

• ATEX /IECEx approved Exd strobe light

• II 2 Ex d IIC T4 (Ta. -50°C to +70°C)

• II 2G Ex d IIC T5 (Ta. -50°C to +40°C)

• II 2D Ex tD A21 IP67 T125°C based on max. Ta. 70°C

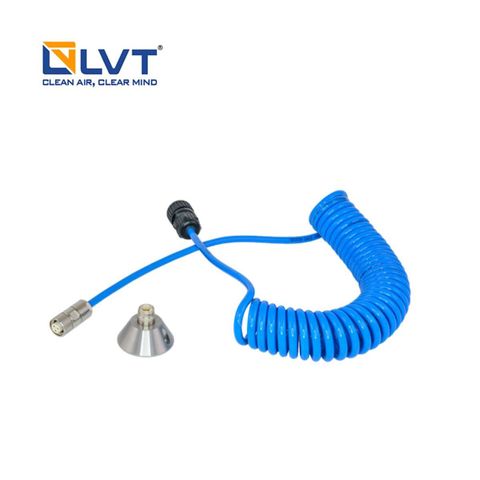

3. Đầu nối có thể gắn trên bề mặt 2 cực

Với cách lắp ráp này, người vận hành được giao nhiệm vụ nối đất cho thiết bị xử lý di động sẽ có một điểm nối đất chuyên dụng để gắn đầu nối ren vít giúp việc kết nối lắp đặt đơn giản. Đầu nối 'cắm và chạy' có thể giao tiếp với tất cả các hệ thống Newson Gale 2 lõi để cung cấp khả năng giám sát tiếp địa trên nhiều quy trình sản xuất mà thiết bị di động không thể sử dụng kẹp nối đất thông thường.

Thiết kế hình nón hỗ trợ giảm cặn bột tích tụ theo thời gian và hỗ trợ các hoạt động làm sạch, bảo trì thiết bị.

• Được làm bằng thép không gỉ(SS grade: 304) with Viton O-Rings

• Mức độ bảo vệ theo IP66

• Nhiệt độ môi trường xung quanh-40˚F to 140˚F (-40˚C to 60˚C)

• Độ dài khác nhau của cable thẳng hoặc xoắn có sẵn theo yêu cầu của khách hàng

• IECEx Ex h certification: Ex h IIC T6 GaEx h IIIC T85°C DaTa = -40°C to +60°CIECEx EXV 20.0033

III. Thông số kỹ thuật và chứng nhận hộp điều khiển hệ xả tĩnh điện

Thông số kỹ thuật của Earth-Rite® OMEGA II

Các chứng nhận Earth-Rite® OMEGA II đạt được
