Xả Tĩnh Điện Bảo Vệ Cho Túi FIBC Loại C Newson Gale Earth-Rite II FIBC

Earth-Rite II FIBC là một sản phẩm khác của Newson Gale và là một hệ thống giám sát nối đất tĩnh (Static Grounding System) được thiết kế đặc biệt cho các bao đựng hàng (Flexible Intermediate Bulk Containers - FIBC). Earth-Rite II FIBC giúp giảm thiểu nguy cơ cháy nổ và nổ khi làm việc với các bao đựng hàng dễ bị tích tụ điện tĩnh.

I. Tổng quan về xả tĩnh điện bảo vệ cho túi FIBC loại C

Earth-Rite II FIBC được thiết kế để nối đất cho Túi FIBC Loại C trong khi theo dõi điện trở của túi để đảm bảo các phần tử dẫn điện có khả năng làm tiêu tán điện tích tĩnh điện. FIBC loại C được làm từ vải dẫn điện hoặc tấm nhựa hoặc đan xen với các sợi hoặc sợi dẫn điện và được thiết kế để giảm thiểu sự xuất hiện của phóng tĩnh điện, phóng điện chổi than và phóng điện chổi than lan truyền.

1. Cơ chế hoạt động của Earth-Rite II FIBC

Thiết bị xả tĩnh điện Newson Gale cho túi FIBC loại C có cơ chế hoạt động như sau:

• Đèn LED xanh nhấp nháy cường độ cao: Hệ thống nối đất sẽ cung cấp chỉ báo trực quan về tình trạng nối đất TỐT hoặc XẤU.
• Giám sát vòng tiếp đất liên tục: Xác nhận kết nối với mặt đất là 10 Ohms (hoặc ít hơn) trong suốt thời gian hoạt động.
• Khả năng khóa liên động: Các tiếp điểm đầu ra có thể được khóa nếu hệ thống phát hiện ra nguy cơ tích tụ tĩnh điện.

2. Tác dụng của thiết bị xả tĩnh điện với túi FIBC loại C

Earth-Rite II FIBC được thiết kế để nối đất cho túi FIBC loại C trong khi theo dõi điện trở của túi để đảm bảo các phần tử dẫn điện có khả năng tiêu tác các điện tích tĩnh điện. Các loại FIBC loại C được làm từ vải hoặc tấm nhựa dẫn điện hoặc đan xen với các sợi hoặc sợi dẫn điện và được thiết kế để giảm thiểu sự xuất hiện của phóng điện, phóng điện chổi than và phóng điện chổi than lan truyền.

Túi nối đất Loại C có thể đạt được bằng cách thụ động (kẹp một cực và cáp) hoặc thông qua các phương tiện chủ động (hệ thống giám sát). Hệ thống nối đất có thể cho biết liệu điện trở của các sợi tiêu tán tĩnh có nằm trong phạm vi điện trở chính xác hay không (100 Meg-Ohm hoặc 10 Meg-Ohm).

Hệ thống Earth - Rite II FIBC bao gồm:

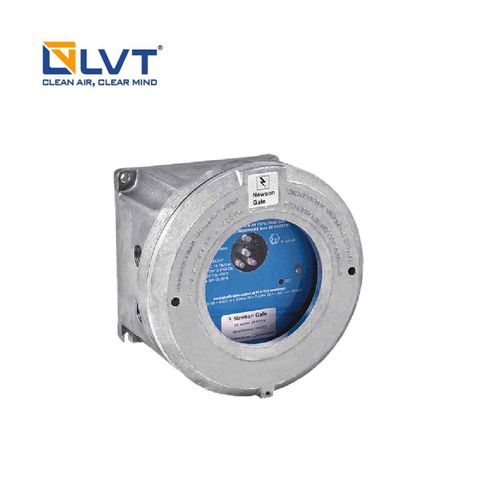

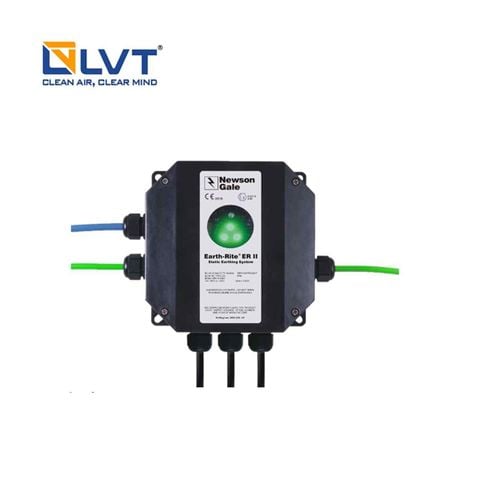

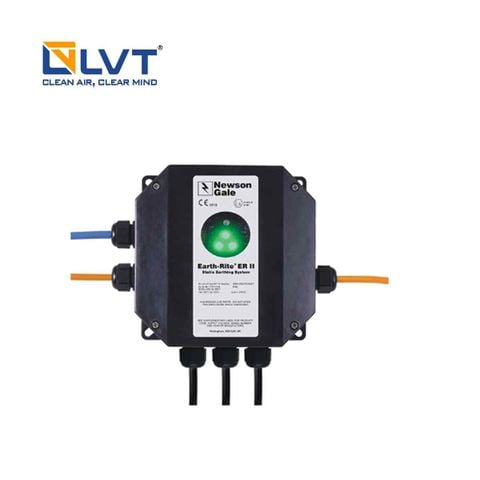

• Thiết bị giám sát có vỏ bọc bằng chất liệu GRP tản tĩnh điện với các mạch giám sát an toàn nội tại.

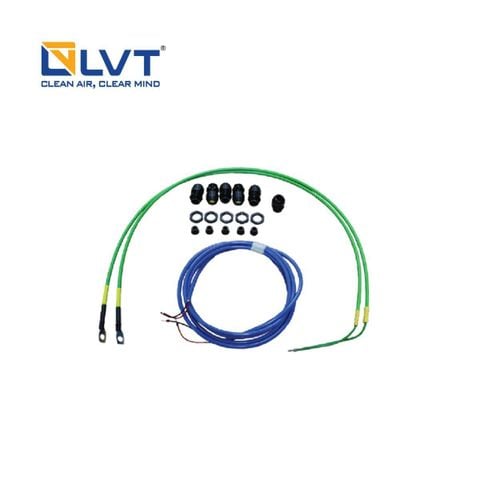

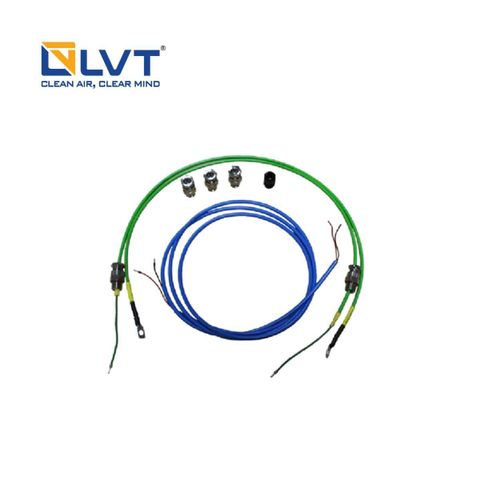

• Kẹp nối đất FIBC và Cable xoắn được bảo vệ bằng dây dẫn đơn Hytrel®.

• Hộp kết nối với Chốt xếp để treo Kẹp nối đất FIBC.

II. Tính năng của Earth-Rite® II FIBC

1. Vòng lặp giám sát kết nối tiếp địa liên tục

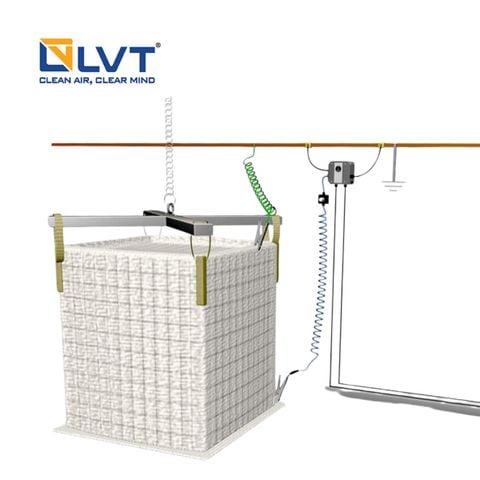

Kẹp của hệ thống nối đất phải được kết nối với mấu nối đất trên túi FIBCs. Cung cấp tín hiệu an toàn nội tại quay trở lại hệ thống nối đất thông qua nguồn nối đất được xác minh. Mạch này thiết lập một vòng điện trở giám sát nối đất để khi ngưỡng điện trở dưới (100 Meg Ohm) hoặc (10 Meg Ohm) thì hệ thống nối đất sẽ hoạt động cho phép.

Khi điều kiện cho phép được đáp ứng, các chỉ báo trạng thái mặt đất chuyển từ màu đỏ sang màu xanh lục. Phương pháp phù hợp nhất để đạt được vòng lặp tiếp đất là sử dụng kẹp tiếp đất thứ hai được cung cấp cùng với hệ thống. Kẹp này phải được kết nối với một điểm kết nối tiếp đất được xác định riêng biệt, tốt nhất là với đầu đối diện của túi mà kẹp thứ nhất tiếp đất hệ thống đã được kết nối. Nguồn nối đất được xác minh và bảo trì/thử nghiệm tại nhà máy phải được chủ sở hữu/chịu trách nhiệm xác minh là điểm tiếp đất phù hợp để tiêu tán điện tích tĩnh.

2. Volt Free Contacts

Các tiếp điểm đầu ra của hệ thống Earth-Rite có thể được khóa liên động với thiết bị xử lý hoặc tủ điều khiển. Khóa liên động hệ thống nối đất Earth-Rite ®II FIBC với thiết bị xử lý có thể tăng cường quá trình vận hành tiêu chuẩn (SOP) trước khi có thể diễn ra chuyển động của vật liệu. Khóa liên động với đèn nhấp nháy cung cấp cho nhân viên tầm nhìn rộng hơn rằng (SOP) nối đất đang được tiến hành.

Trong một số trường hợp hiếm hoi, người vận hành có thể tháo kẹp nối đất hoặc mất tiếp xúc với thiết bị do kết nối không ổn định được thực hiện ngay từ đầu hoặc kéo quá căng cáp nối với kẹp nối đất. Hệ thống nối đất có thể, thông qua các tiếp điểm đầu ra, tạm dừng quá trình. Tuy nhiên, hãy lưu ý chuyển động của sản phẩm có thể không dừng mặc dù thiết bị đã dừng. Điều này có thể dẫn đến việc tiếp tục tạo ra điện tích tĩnh. Trong những trường hợp như vậy, trách nhiệm của người điều hành địa điểm là đảm bảo các SOP của họ phục vụ cho các tình huống như vậy.

3. Hoạt động tải

Có sẵn các chiều dài cáp khác nhau để gắn kẹp vào túi FIBC. Tuy nhiên, nếu quá trình tải/dỡ túi quá mạnh và có thể khiến kết nối kẹp nối đất bị hỏng bất kể chiều dài cáp, thì cần phải có phương tiện nối đất thay thế cho túi.

III. Thông số kỹ thuật của xả tĩnh điện bảo vệ cho túi FIBC loại C

Nguồn vào và thiết bị giám sát

Hộp kết nối/ điểm treo kẹp

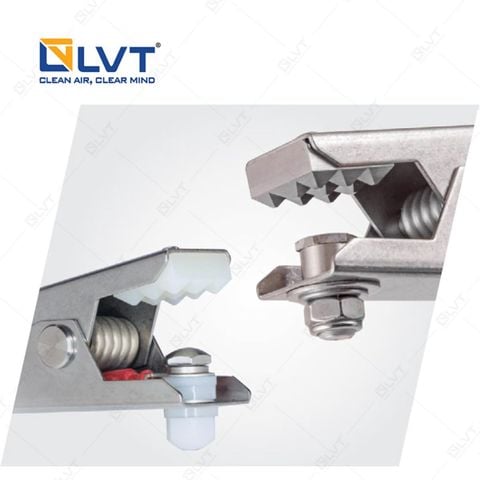

Kẹp

Hệ thống xả tĩnh điện Earth-Rite II FIBC là một giải pháp an toàn và đáng tin cậy cho việc xử lý và sử dụng các bao đựng hàng nhạy cảm đối với điện tĩnh trong các môi trường công nghiệp.

Liên hệ ngay với LVT Việt Nam nhà phân phối TRỰC TIẾP và DUY NHẤT của Newson Gale tại Việt Nam để được tư vấn và lắp đặt!
