Phòng nổ bụi

Hệ phòng nổ bụi chủ động

Hệ phòng nổ chủ động được thiết kế để ngăn chặn hoặc dập một vụ nổ hoặc sự cháy ngay khi nó vừa bắt đầu, giảm sự tích tụ áp suất có thể phá vỡ thiết bị hoặc ống vận chuyển. Trong hệ thống dập nổ chủ động, các cảm biến đo tỉ lệ biến thiên của áp suất động được sử dụng để phát hiện sự tăng áp suất do quá trình đốt cháy và thông qua tủ điều khiển kích hoạt các bình chứa bột Sodium bicarbonate ( NaHCO3), phun thẳng bột chống cháy vào dòng khí, làm lạnh nhiệt độ cháy của quả cầu lửa và giàm áp suất vụ nổ.

Các đặc tính của hệ phòng nổ chủ động so với các kỹ thuật khác bao gồm:

• Ngăn sự tích tụ áp suất và các vụ nổ thứ cấp
• Phản ứng cực kì nhanh
• Hiệu quả ở những chỗ đĩa nổ không thể dùng trong nhà xưởng
• Có thể được bổ sung như là một thiết bị chống cháy lan thay vì van phòng nổ một chiều
• Tất cả các hệ phòng nổ chủ động của IEP Technologies được thiết kế để đạt hoặc vượt các tiêu chuẩn được đưa ra bởi Hiệp hội Phòng cháy Quốc gia ( Hoa Kỳ) – NFPA và các tiêu chuẩn Châu Âu – ATEX.

Các thiết bị của một hệ phòng nổ chủ động

Hệ phòng nô chủ động cơ bản bao gồm một hoặc nhiều bình dập nổ, một cảm biến áp suất, và một tủ điều khiển. Bình dập nổ chứa chất chống cháy dưới áp suất 900Psi – 62bar. Cảm biến áp suất sẽ cảm biến quá trình áp suất theo thời gian thực để có thể xác định liệu có một sứ cố xảy ra. Cảm biến phát hiện sự tích tụ áp suất thông qua một cặp cảm biến, nó lấy mẫu áp suất của quá trình dựa trên chỉ số Kst Value và Pmax xác định trước. Khi cảm biến phát hiện sự tích tụ áp suất, nó gửi tín hiệu về tủ điều khiển, tủ điều khiển gửi tín hiệu kích hoạt tới bình dập và bình dập giải phóng bột.

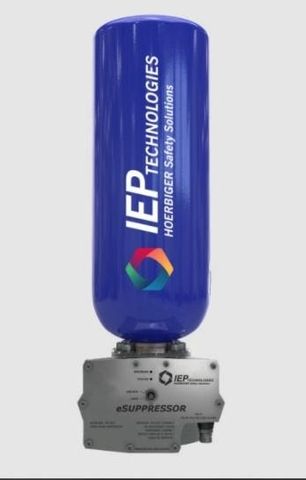

eSUPPRESSOR™ - Bình dập nổ eSUPPRESSOR™

Sản phẩm eSuppressor của IEP Technologies là một bộ phóng xả tốc độ cao được sử dụng cho hệ dập nổ chủ động hay hệ chống lan truyền. Cơ chế hoạt động cơ điện tử của nó là duy nhất trên thị trường hiện nay, vì không cần thiết bị kích nổ nào trong quá trình kích hoạt. Bộ eSuppressor có các tính năng tiêu chuẩn gồm bộ dám sát áp suất, bộ khóa, và đèn LED chỉ báo trạng thái. Lợi ích chính là tất cả chức năng an toàn đều được giám sát, tính năng không có trên các thiết bị sử dụng cơ chế nổ kích hoạt đầu nổ. Bộ eSuppressor được thiết kế và sản xuất và được chứng nhận SIL2 bởi đơn vị độc lập thứ 3.

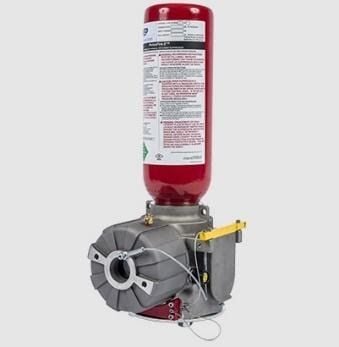

Bình dập nổ - PistonFire II

Bình dập nổ PistonFire được lắp ráp với một xi-lanh nén áp cao và một van với vỏ có  chống đánh lửa được chứng nhận với Hiệp hội Các nhà ản xuất Điện Quốc gia ( Mỹ)  (NEMA), và được bọc kín chống nước xâm nhập. Bình dập nổ PistonFire II có sẵn với kích cỡ 4, 10, 21 kg và được nạp sẵn bột NaHCO3. Tất cả chi tiết như bộ kích hoạt, công tắc áp suất, đồng hồ áp suất, van nạp, công tắc giám sát, và đầu dây kết nối đều được lắp trong một hộp kín theo tiêu chuẩn NEMA. Nó được làm kín hoàn toàn bằng nắp vặn và đầu kết nối nhanh EXP cho việc kết nối tại công trường. Khi cảm biến bắt được tín hiệu của vụ nổ, bình dập nổ nhận được tín hiệu kích hoạt từ tủ điều khiển EX200. Cơ chế kích hoạt xảy ra, tính bằng mili-giây, giải phóng nhanh chóng chất ức chế khô được nén áp cao vào khu vực cần được bảo vệ.

Các đặc tính ưu việt bao gồm:

• Được DOT, TC chứng nhận – Đã được kiểm định áp suất và rò rỉ ở nhà sản xuất trước khi giao tới công trình. (DOT – Bộ Giao thông vận tải Mỹ); Department of Transportation (DOT) Approved Cylinder Requalification Facility is a company level registration based on the standard 49 CFR(Code of Federal Regulations) 107.805 - "Approval of cylinder and pressure receptacle requalifiers” – DOT dựa trên tiêu chuẩn Liên bang số 49 CFR, “ Chứng nhận cho các bình chứa áp suất”
• Công tắc áp suất thấp được giám sát và có khóa liên động trên phiên bản mới nhất của NFPA 69
• Bộ khởi động không gây nổ, an toàn để xử lý (không có giới hạn ATF hoặc LHQ)
• Tấm khóa OSHA tích hợp và tiêu chuẩn theo phiên bản mới nhất của NFPA 69
• Đầu phun có thể được kiểm tra tại chỗ (NFPA 69).

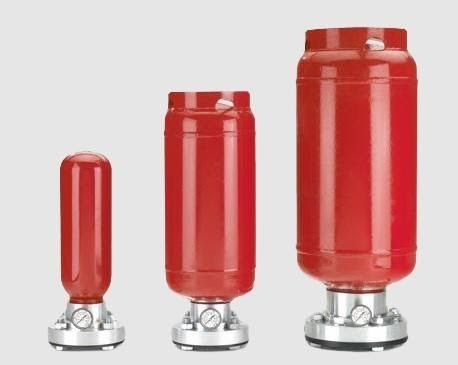

Bình dập E-HRD

Bình dập E-HRD được thiết kế để lắp trên tất cả các loại thiết bị, đường ống áp thấp, ống áp cao cho bụi, khí và sự pha trộn. Van kích hoạt được đóng kín bằng một đĩa vòm và vòng đệm kín và được nén áp bằng khí nito. Bên dưới đĩa vòm và các phụ kiện động, bao gồm một ngòi nổ và một bộ khía vạch. Trong khoảng 1.5 mili-giây bộ khía vạch khía một đường rãnh khoảng 300 độ xung quan đĩa vòm. Khi đĩa vòm được khía rãnh, khí nito sẽ ép đĩa xuống và và toàn bộ tiết diện được tạo ra đó giúp bột được xịt ra ngoài. Thông qua một bộ vòi phun đặc biệt, bột NaHCO3 nén được phun ra.

Cảm biến áp suất – Bộ cảm biến áp suất thông minh SmartDS

Bộ cảm biến thông minh MEX-3 cảm biến tỉ lệ tăng và phân biệt sự khác nhau giữa tăng áp suất của vụ nổ so với giao động áp suất hoạt động thông thường. Đây là nhân tố chính hạn chế việc kích hoạt sai do lỗi thiết bị hay do lỗi vận hành của con người.

Cảm biến áp suất – Bộ cảm biến áp tĩnh

Cảm biến áp suất tĩnh được sử dụng ở những quy trình ổn định mà chỉ cần một mức. Cảm biến áp suất tĩnh được FM chứng nhận và  có thể điều chỉnh tại công trình và được bán theo cặp vì phải cả 2 cùng truyền tín hiệu thì hệ thống mới kích hoạt.

Cảm biến UV/ IR

Cảm biến UV-IR được sử dụng ở ứng dụng cho khí, hơi dễ cháy thường liên qua tới nạp khí aerosol hay khu lưu trữ hóa chất đặc thù. Thiết bị sẽ bảo vệ cả phòng và qua đó bảo vệ con người.

Cảm biến bắt tín hiệu tia lửa IR

Cảm biến bắt tín hiệu tia lửa từ IEP bao gồm cảm biến bắt tia hồng ngoại và tia cực tím. Chúng có thể được tích hợp vào các thiết kế phòng nổ cho những ứng dụng cụ thể. Bộ cảm biến bắt tín hiệu tia lửa IR thường được sử dụng trong hệ xử lý bụi  nơi có bụi hoặc hơi có hệ số cháy Kst thấp.

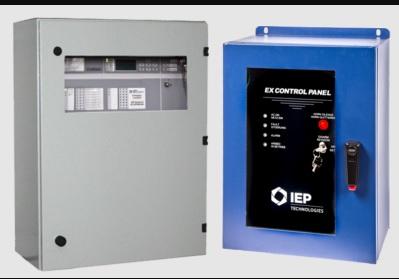

Tủ điều khiển

Tủ điều khiển EX200 hoặc EX800 có các bộ vi xử lý và tích hợp chức năng báo hiệu và các chức năng điều khiển. Các tủ điềuk khiển này sử dụng nguồn điện và nguồn điện dự phòng và có thể được điều chỉnh tùy từng úng dụng. Bảng điều khiển phía trước cho phép xem chức năng hoạt động bên trong một các dễ dàng. Khi mở thiết bị người sử dụng có thể nhìn thấy tất cả các chức năng đang diễn ra và các chức năng đã diễn ra ở phía sau bảng điều khiển để dễ dàng sửa chữa.

Các tín hiệu đến từ các cảm biến trong quá trình hoạt động được ghi lại, được kiểm tra, và xác nhận trong tủ điều khiển và được gửi đến các vị trí tương ứng của chúng tùy thuộc mức độ nghiêm trọng và thiết kế ban đầu. Các tính năng quan trọng là giám sát và đường dây kích hoạt phải được kiểm tra xem có đứt ngắt quãng, lỗi nối đất, và đoản mạch liên tục không. Sau mỗi lần khởi động hệ thống, bộ điều khiển sẽ tự chạy quá trình kiểm tra để xác nhận rằng nó còn hoạt động đúng chức năng. Các tín hiệu đầu ra từ tủ điều khiển bao gồm cảnh báo, sự cố, và khóa liên động.

Các ứng dụng thường dùng hệ phòng nổ chủ động

• Hệ phòng nổ chủ động là biện pháp bảo vệ cực kì cần thiết và quan trọng cho những ứng dụng như sau:
• Hệ thống máy xử lý bụi  - hệ phòng nổ chủ động và/ hoặc phòng nổ lan truyền là lựa chọn phổ biến đi kèm hệ xử lý bụi vì ở đó có quá trình làm sạch lõi lọc bằng xung khí nén tạo ra đám mây bụi.
• Hệ thống máy sấy phun – một hệ phòng nổ chủ động là cần thiết vì thể tích lớn của nguyên liệu có nguy cơ nổ.
• Máy sấy/ làm mát tầng sôi – quá trình tạo ra sản phẩm có tính dễ cháy nổ cần một hệ dập nổ chủ động.
• Máy sấy flash – một hệ dập nổ chủ động là cần thiết bởi vì sự nguy hiểm được tạo ra bởi loại bụi có khả năng nổ.
• Các máy nghiền – sự phối hợp giữa bụi có tính chất dễ nổ và nguồn tia lửa từ quá trình chuyển động của bộ phận chi tiết máy tạo ra sự cần thiết phải có hệ bảo vệ phòng nổ chủ động.
